近三個月來，全球的激光雷達公司聚得最齊的一次是在拉斯維加斯。


無論是Velodyne、Luminar、Valeo（法雷奧）、Ibeo等國外公司，還是速騰聚創、禾賽科技、Innovusion（圖達通）等中國公司，都在1月初來到了美國賭城，帶著自己的新產品，參加全球最受矚目的電子技術展之一——2022美國電子消費展（CES）。


當自動駕駛功能逐漸成為汽車的標配，自動駕駛背后的硬件激光雷達也從幕后站到了聚光燈前。參展CES的激光雷達公司，既有像Velodyne一樣上世紀就成立的元老，也有像禾賽科技一樣幾年前誕生的新秀。


“激光雷達上車元年”——業內如此形容激光雷達市場的2022年。隨著高性能車規級激光雷達在性能、成本、可靠性等方面均已成熟，有能力滿足汽車量產需求，激光雷達的市場認知和應用規模在2021年開始呈現出爆發式增長。據記者不完全統計，2022年搭載激光雷達上市的車型達17款。

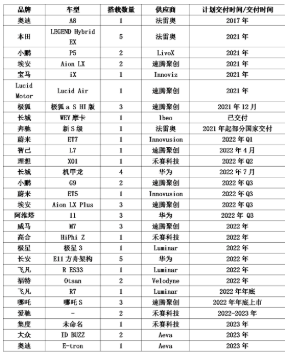

近期搭載激光雷達的車型及其供應商 數據來源：中金公司研報、互聯網綜合


咨詢機構Yole預測，到2026年，車載激光雷達市場規模將達57億美元。法雷奧中國區CTO顧劍民向《財經》記者預計，到2030年市場規模將達500億美元，中國將在其中發揮重要作用。


一場激光雷達江湖鏖戰正在上演。Innovusion聯合創始人兼CEO鮑君威告訴《財經》記者，眼下全球范圍內的頭部激光雷達企業是有定點且有量產能力的四家：Innovusion、Luminar、禾賽科技、速騰聚創，“其他還沒拿到真正定點項目或者沒有量產規劃的廠家基本已經在這一輪競爭中落伍。”


格局還有改寫的空間。上車之后的激光雷達是否真如宣傳的好用？激光雷達公司選擇的主機廠是否爭氣，賣出足夠多的相關車型？尤其是缺芯還在持續的情況下?，F(xiàn)在的激光雷達技術路線是否是車企的最終選擇？奧緯咨詢董事合伙人張君毅認為，那些還未上車的激光雷達公司還有兩三年的窗口期，“如果那時候還不能量產，基本上就放棄了?！?/span>


與之共存的還有泡沫和迷茫。多位業內人士向記者表示，激光雷達市場正在變成一個堆料市場。張君毅認為，不同廠家的激光雷達性能、成本、精度是不一樣的，不能單純以數量論好壞。


這個行業到底是一個怎么樣的風口？有哪些成熟的技術？“小作坊”如何適應大規模量產訂單？


風口來了


“好開心，基金和個人投資的第一個激光雷達項目量產就緒?！?月26日中午，張君毅在朋友圈發了這條消息，并附上了Innovusion的相關視頻。此刻距離他投資Innovusion已經過去了三年多。


Innovusion成立于2016年11月，在美國硅谷和中國蘇州、上海設有研發中心。據了解，Innovusion已和蔚來汽車達成合作，激光雷達將搭載在蔚來ET7和ET5上，兩款車型分別于2022年第一季度和第三季度上市。


張君毅介紹，投資激光雷達這樣的零部件項目比較有挑戰，既要考慮技術，也要考慮未來大規模量產的可能性，成本的可控性等等。綜合再三，當時他和幾個合伙人自己也增額跟投了項目，證明對這個領域有高度的信心。


“一個公司哪怕有10個缺點，但有1點說服了你，而你又沒有太好選擇的情況下，可能也會去投它。”一位科技賽道投資人告訴《財經》記者，一級市場上的投資很多時候是概率性問題。如果碰到特別火的賽道，先投進去甚至比先考察公司靠不靠譜更重要。


正在上車的激光雷達就是這樣一個賽道。只要賽道持續火爆，就意味著一直有人接盤，退出就能賺一筆?！爸劣谀阃兜墓臼遣皇亲詈蟪闪祟^部，大部分投資人現在都不太會關注。你看他們一共才裝了幾萬輛車，就要你幾十億上百億的估值。這些公司看起來比二級市場上還貴。”


三年多過去，張君毅的身份從蔚來資本的聯合創始人變成了奧緯咨詢董事合伙人，而現在再想投出一家Innovusion希望渺茫?！坝忻募す饫走_(dá)公司現在很難投進去了，現在投一些比較早期的公司也沒有太大價值，最穩妥是投一些有產業企業背書的項目?！睆埦阆颉敦?cái)經》記者說道。


不可否認的是，激光雷達的技術發明雖然源自海外，但中國的這些公司是將其工程化、量產化做的最好的。


2004年至2007年間，美國國防部高級研究計劃局（DARPA）發起了三屆無人駕駛挑戰賽（DARPA Grand Challenge），Velodyne的多線束機械式激光雷達就此誕生。一時間，Velodyne幾乎是激光雷達的代名詞，也是全無人駕駛技術公司的唯一選擇，占據了車載激光雷達大部分的市場份額。


如今，最初的發明者Velodyne不再獨領風騷，激光雷達的體積也因?yàn)榧夹g(shù)路線的變化，經歷了從大個頭到小盒子的更迭。買方也變了，激光雷達的買家不再只有自動駕駛公司，還有車企。據《財經》記者不完全統計，2022年搭載激光雷達上市的車型達17款。


“我們確實是捉到了中國新能源和自動駕駛的這波紅利，國內市場的需求明顯會比海外來得更快、更猛烈?！彼衮v聚創聯合創始人、執行總裁邱純潮向《財經》記者坦言，雖然機器人領域的需求也在每年一個數量級地增長，但和汽車領域的需求根本不是一個量級。


據《財經》記者不完全統計，去年以來，全球激光雷達市場融資總額超80億元人民幣，中國公司拿到了其中的90%以上。在剛剛過去的二月底，國內激光雷達公司速騰聚創獲得了超24億人民幣融資，為不久后的IPO做準備。


撇去泡沫


中國智能電動汽車的高速發展，讓車載激光雷達市場的變化都微縮在960萬平方公里的土地。某種程度上，車載激光雷達在中國市場的現狀代表了整個行業。


“會宣傳”是《財經》記者在采訪中聽到最多的對激光雷達市場的形容。


如今的產業端，“一輛汽車裝X顆激光雷達”正在成為車企宣傳汽車智能化的最新方式。而“拿下了x家車企定點”，加了各種限定詞的“xx量產激光雷達”也在成為激光雷達公司宣傳自身技術和量產能力的最新方式。


多位受訪者告訴《財經》記者，目前車企的堆料風氣嚴重，造成市場的成本導向很強，但激光雷達數量多不能代表性能好?！斑@就像裝多個測距距離只有50米的激光雷達，也不能實現清楚識別250米外的物體?！滨U君威舉例道。


一位業內人士向《財經》記者坦言，有的激光雷達公司在宣傳時會模糊相關概念，比如“量產”。激光雷達公司的客戶主要分為自動駕駛公司和車企，不同于車企的大批量訂單，自動駕駛公司因?yàn)樾枨罅啃?，即使簽訂了合作訂單也不?yīng)將其稱之為“量產”。但在對外宣傳時，往往是將二者相加。


當越來越多的激光雷達公司裝上了汽車，“激光雷達量產元年”的口號也隨之而來。


“這更多是一些激光雷達公司的宣傳手段?！焙藤惪萍颊J(rèn)為，雖然激光雷達廠商今年會開始為量產車進行批量化交付，但真正行業量產大爆發應該還是在2025年，“我們的框架訂單一般都是以幾年為周期簽的?！?/span>


按照激光雷達交付數量來看，法雷奧是目前全球唯一一家實現大規模量產的公司。顧劍民告訴《財經》記者，截至目前，法雷奧已經交付了超15萬顆激光雷達。“比該行業的任何其他廠商都多?！?/span>


Velodyne全球銷售副總裁Laura Wrisley持類似觀點。Laura Wrisley向《財經》記者表示，目前距離自動駕駛汽車的全面應用還有很多年，未來幾年最大、增長最快的激光雷達市場還是由工業和機器人技術、智能基礎設施、以及智慧城市推動的。


一個業內共識是，車載激光雷達的效果還沒有經過市場驗證，起碼要等第一批裝載激光雷達的汽車進入市場兩三年后才能得出初步結論?！耙袁F(xiàn)在的階段不能說哪家激光雷達公司主導市場?！?/span>


這樣的熱鬧傳導到普通消費者還需時日。


用戶能直接了解的是激光雷達的探測距離和分辨率，即這款激光雷達看得多遠、看得多清。但除了激光雷達本身的性能，融合硬件的自動駕駛系統體驗如何也很重要。


更底層的問題是，先跟用戶講清楚激光雷達是什么?！澳阍趺磁袛噙@輛車裝的激光雷達好不好？”當《財經》記者向一位準車主拋出這個問題時，立即被反問了回來：“什么是激光雷達？”


外行看熱鬧，內行看沒到！激光雷達界有哪些成熟的技術呢？


激光雷達：發射系統、掃描系統、測距方式……分別有哪些技術？


激光雷達屬于主動測量裝臵，結合高精地圖可以實現厘米級的定位精 度。激光雷達是一種通過發射激光來測量物體與傳感器之間精確距離的 主動測量裝臵，通過激光器和探測器組成的收發陣列，結合光束掃描， 借助激光點陣獲取周?chē)矬w的精確距離及輪廓信息，實現對周?chē)h(huán)境的 實時感知和避障功能。同時，激光雷達可以結合預先采集的高精地圖， 達到厘米級的定位精度，以實現自主導航。從結構上來看，激光雷達可 以分為光發射系統、光接收系統、掃描系統和信息處理系統。


發展初期階段，激光雷達多種技術路線百花齊放。2022 年伴隨 L2 向 L3/L4 跨越，激光雷達實現量產上車。但從滲透率來看，搭載激光雷達 的 L3 及以上級別的智能車滲透率才剛起步，激光雷達仍處于發展初期。 出于對性能和成本的權衡考量，目前市場上的激光雷達方案百花齊放， 多種技術路線并行。在分類上，可以按照激光器、探測器、掃描方式以 及測距方式進行區分。



激光雷達即將大規模量產，轉鏡/MEMS方案用作遠距離探測主雷達，F(xiàn)lash作為補盲雷達的產品形態有望維持，遠期純固態的OPA+FMCW有望成為激光雷達行業終局。激光雷達即將進入大規模量產前夜，目前轉鏡和MEMS方案具有較為均衡的性能指標、成熟的供應鏈體系及相對可控的成本、并且更容易滿足車規要求，成為中短期可以大規模推廣的兩大方式，產業鏈公司有望迎來機會。Flash方案由于短期探測距離有限、低成本、純固態等特點有望在相當長一段時間內作為補盲雷達。而遠期FMCW+OPA方式有望憑借其超越現有方案極限的性能以及低廉的成本和純固態化結構下的高穩定性成為激光雷達行業的終局。


1、發射系統：EEL 激光器占主導，未來可能轉向 VCSEL 和光纖激光器

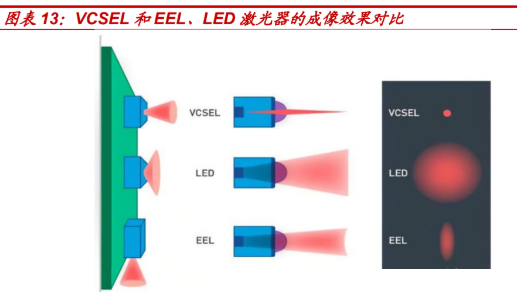

按發射激光器分，目前主要采用 EEL 激光器，未來可能轉向 VCSEL 和光纖激光器。半導體激光器主要包括 EEL（邊發射激光器）和 VCSEL（垂直腔面激光器），主要發射激光波長為 905nm。EEL 激光 器具備高發光功率密度，缺點是工藝復雜帶來成本高企、產品易碎，因 此半導體激光器逐漸轉向可靠性和生產成本都大幅蓋上的多結 VCSEL 激光器。光纖激光器以半導體激光器為主要泵浦源，通過玻璃光纖作為 增益介質，主要發射激光波長為 1550nm，可以獲得更高功率和質量的 光束，但成本也更加高昂。


按發射系統的光源波長分，905nm 激光為當前主流方案，長期來看 1550nm 激光更占優。




1）905nm 激光：產業鏈成熟，且可以使用 Si 探測器，成本較低，因 此成為目前的主流選擇。但由于可見光波長約為 390-780nm，905nm 屬于近紅外激光，容易被人體視網膜吸收并造成視網膜損傷，因此 905nm 方案只能以低功率運行，基本 200 米已經是探測距離極限。


2）1550nm 激光：遠離人眼可見光波長，大部分光在到達視網膜之前 就會被眼球的透明部分吸收，同等功率下 1550nm 激光對人眼的安全 性是 905nm 激光的 10 萬倍以上，安全功率上限是 905nm 的 40 倍， 探測距離可以提升至 250 米甚至是 300 米以上。但 1550nm 無法被 Si 探測器探測，需要使用成本更高的 Ge 或者 InGaAs 探測器，且因?yàn)闉V 光片鍍膜等技術難度更高，導致良率較低抬升整機成本。


2、掃描系統：混合固態為當前主流，未來看好純固態


光束掃描方式繁多，當前轉鏡和MEMS將成為量產鋪開的首選方式，遠期純固態的OPA、Flash有望成為激光雷達終局。機械式降本空間有限，轉動結構難以滿足車規要求，前裝量產上車存在困難。


轉鏡式類似于微型化的機械掃描，性能優異，相對容易過車規，但仍存在機械活動部件且降本空間有限。MEMS方案具有多種部署方式，整體而言性能可滿足要求，相對容易過車規，但MEMS鏡的穩定性有待提升。Flash方案純固態、價格低，但目前受限探測距離多用于補盲。


OPA方案具有純固態、掃描頻率/精度高、降本潛力大等優勢，但與FMCW相類似，一方面，器件的設計如芯片的光耦合損耗、旁瓣干擾等存在難點，另一方面硅光工藝尚不成熟，因此該種方案落地仍需時日有望成為激光雷達終局。


具體來說，按掃描系統分，激光雷達方案分為機械式、混合固態（半固態）和固 態三種。

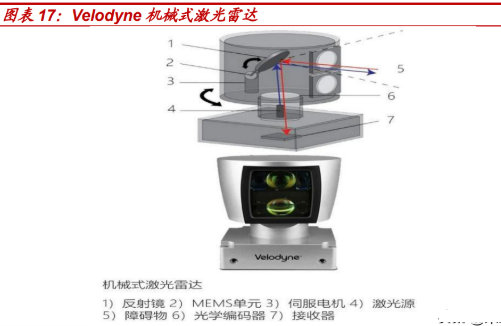

1）機械式激光雷達：研發最早，技術最為成熟，特點是豎直方向排列 多組激光束，通過 360°旋轉進行全面掃描。掃描速度快，抗干擾能力 強，因此最早應用于自動駕駛測試研發領域，但高頻轉動和復雜機械結 構使機械式激光雷達使用壽命過短，易受損壞，難以符合車規，不適合 量產上車。




2）混合固態分為轉鏡、MEMS 和棱鏡三種


a）轉鏡式：激光發射模塊和接收模塊不動，只有掃描鏡在做機械旋轉， 可實現 145°的掃描。優勢是容易通過車規認證，成本可控，可以量產。 全球第一款通過車規認證的法雷奧 SCALA 轉鏡式激光雷達于 2018 年搭載于奧迪 A8。


b）棱鏡式：用兩個楔形棱鏡使激光發生偏轉，通過非重復掃描，解決 了機械式激光雷達的線式掃描導致漏檢物體的問題。點云密度高，可探 測距離遠，可實現隨著掃描時間增加，達到近 100％的視場覆蓋率。但 機械結構更加復雜，零部件容易磨損。


c）MEMS：通過控制微振鏡以一定諧波頻率振蕩發射激光器光線，實 現快速和大范圍掃描，形成點云圖效果。機械零部件集成化至芯片級別， 減少激光器和探測器數量，尺寸大幅下降，提高穩定性同時量產后成本 低、分辨率高，是目前市場的主流選擇。但有限的光學口徑和掃描角度 限制了測距能力和 FOV，懸臂梁長期反向扭動，容易斷裂導致使用壽 命縮短。因此我們認為，MEMS 是過渡期的暫時選擇。


3）固態激光雷達主要包括 OPA 和 Flash 兩種類型


a）Flash：利用快閃原理一次閃光成像，發射端采用 VCSEL，接收端 短距離探測可用 PIN 型光電探測器，遠距離探測可用雪崩型光電探測 器。短時間發射出一大片面陣激光，再借助高度靈敏的接收器，來完成 對環境周?chē)鷪D像的繪制。Flash 因其芯片級工藝，結構簡單，易過車規， 成為目前純固態激光雷達最主流的技術方案。但功率密度低，導致其有 效距離一般難以超過 50 米，分辨率也較低。


b）OPA：利用相干原理，采用多個光源組成陣列，通過調節發射陣列 中每個發射單元的相位差，來控制輸出激光束的方向。優勢是完全由電 信號控制掃描方向，無任何機械元件，體積小，掃描速度快，精度高， 一個激光雷達就可能覆蓋近/中/遠距離的目標探測。但是該技術對材料 和工藝要求極為苛刻，易形成旁瓣影響光束作用距離和角分辨率，技術 壁壘高，目前尚處于實驗室階段，距離真正落地還需時間。


3、測距方式：主流采用 ToF 方案，未來 FMCW 和 ToF 將并存


TOF測距方式簡單易用、成本低，是目前主流的測距方法，F(xiàn)MCW測距方式性能優異，但技術壁壘高短期難以實現。目前市場上的玩家主要采用TOF方式測距。FMCW發射功率低，信噪比高，同時具有較強的抗干擾能力，產品更容易芯片化，并可以獲得物體的速度信息。但用于FMCW的調制器、激光器尚不成熟，集成化的硅光工藝也尚未達到量產程度，當前難以大規模量產使用。


測距方式主要分為 TOF、FMCW 和三角測距法三種。


1）ToF（飛行時間）：根據發射激光與回波信號的時間差計算得到目標 物的距離信息，具有響應速度快、探測精度高的特點，在激光雷達傳感 器領域應用多年。


2）FMCW（調頻連續波）：通過回波信號與參考光根據相干原理得到 頻率差，從而間接獲得飛行時間反推目標物距離。


3）三角測距法：由激光器發射激光，線性 CCD 接收反射光，不同距 離的物體成像在 CCD 上不同的位臵。根據三角公式進行計算，推導出 被測物體的距離。獨特的測距方式?jīng)Q定了其精度低，測距短，應用較少。


目前市場主要采用 ToF 方案，如機械式、混合固態、固態等常見掃描 方式均采用 ToF 原理進行測距。但 FMCW 具有靈敏度高（高出 ToF 10 倍以上），抗干擾能力強，可長距離探測，功耗低等優點，越發受到激光雷達產業鏈重視，我們認為隨著未來技術迭代，F(xiàn)MCW 將與 ToF 在市場并存。


4、接收系統：探測器由 APD 逐漸向 SPAD 發展，最終有望走向 SiPM


按接收系統的探測器類型分，逐漸由 APD 向 SPAD 發展，最終有望走 向 SiPM。探測器根據增益能力不同，可以分為 PIN PD、APD、SPAD （單光子雪崩二極管）和 SiPM（光電倍增管）四類。


1）PIN PD（光電二極管）：成本較低，缺點是探測速度較慢，適用于 不需要增益的 FMCW 激光雷達。


2）APD（雪崩光電二極管）：技術成熟，缺點是探測器噪聲較高，是 目前主流 ToF 激光雷達的主要選擇。


3）SPAD（單光子雪崩二極管）：具備單光子探測能力，靈敏度高，可 實現低激光功率下的遠距離探測能力，但過于敏銳的接收特征也提升了 電路設計等工藝的難度，抬高了制造成本。


4）SiPM（硅光電倍增管）：集成了成百上千個 SPAD，增益可達 APD 的一百萬倍以上，由于 SiPM 易于集成到陣列，在激光雷達陣列化和小 型化的趨勢推動下，有望成為最終的探測器類型。


5、路線選擇：短期看重過車規，中期側重降成本，長期比拼性能


可靠性、性能和成本是決定激光雷達落地的三大主要因素。性能一般 包括激光雷達的測距范圍、探測精度、體積、功耗等指標，可靠性決定 激光雷達能否過車規，而成本是決定激光雷達能否大規模量產的關鍵。 從不同應用場景的需求來看： 1）港口、礦山等低速封閉式場景對成本和可靠性的要求較高，性能要 求相對較低； 2）Robotaxi 對性能和可靠性具備極高要求，成本要求相對較低； 3）ADAS 場景對性能、可靠性和成本都有非常高的要求。


短期：小范圍上車主要考量能否過車規（可靠性），優先選擇成熟度高 的轉鏡/MEMS 方案。智能化已經成為車企打造產品差異化的重要手段， 為了實現激光雷達產品的快速上車，滿足車規級認證要求是目前車企的 主要考量。激光雷達的可靠性主要由收發系統和掃描系統決定，相應模 塊的供應鏈越成熟，越易通過車規認證。參考速騰聚創 MEMS 固態激 光雷達 RS-LiDAR-M1，從 Demo 到 SOP 需要滿足不同階段的可靠性 需求，每個階段通過給主機廠提供測試樣品會有一定的營收貢獻，一款 激光雷達產品從概念到走向穩定量產大概需要幾年的時間。目前 905nm+轉鏡/MEMS+ToF 的方案最為成熟，是下游車企的主流選擇， 法雷奧 SCALA 轉鏡式激光雷達于 2018 年搭載于奧迪 A8，成為全球第 一款過車規的激光雷達。此外，法雷奧計劃于 2024 年推出第三代掃描 激光雷達，由微轉鏡方案改為 MEMS 方案。


中期：成本限制激光雷達大范圍推廣，降本提效是車企主要考量。目 前激光雷達的單車成本約為 1000 美元，要實現百萬臺/年的出貨量，單 車成本至少要降到 500 美元以內（約 3000 元）。因此，中期來看激光 雷達廠商要實現規?；慨a(chǎn)，必須首先解決激光雷達的成本問題。


光電系統占分立式激光雷達總成本近 70%，成為主要的降本方向。激 光雷達本質是由多種部件構成的光機電系統，從成本占比來看，光電系 統的成本占比最高（67%），涵蓋了發射模組、接收模組、測時模組 （TDC/ADC）和控制模組；此外，人工調試（按照設計光路進行元件 對焦等）成本占 25%，機械裝臵等其他部件成本占比 8%。由于光電系 統占據半數以上的成本，成為激光雷達降本增效的主要方向。目前主要 的降本路徑有提高收發模塊集成度、加快芯片國產替代和提高自動化生 產水平三種。


降本路徑一：提高收發模塊集成度或自研 SoC 芯片替代 FPGA，有助 于系統集成度提升，從而降低制造難度，并提高生產良率。


1）對發射和接收模塊進行高度集成化：方向上發射模塊可以集成多光 學通道，接收模塊可以利用 CMOS 工藝集成探測器和電路功能模塊， 實現探測器的陣列化。收發模塊高度集成化，不僅可以在產品形態上大 幅減少非機械部分的體積和重量，還能在工藝上用集成式的模組替代需 要逐一進行通道調試的分立式模組，進而大幅降低物料成本和調試成本， 同時提高產品的穩定性、可靠性和一致性。


2）自研 SoC 集成 FPGA 和前端模擬芯片。SoC 可以集成探測器、前 端電路、算法處理電路、激光脈沖控制等模塊，能夠直接輸出距離、反 射率信息。激光雷達廠商通過自研 SoC 替代 FPGA 提高系統集成度， 既有利于縮小整機尺寸與體積，也能降低制造難度方便規模化量產，從 而提高生產良率、降低制造成本。


降本路徑二：采購更低成本的國產芯片或自研芯片實現垂直一體化。 由于海外廠商布局領先，產品成熟度和可靠性較高，目前激光器、探測 器、信息處理模塊中的模擬芯片和主控芯片均主要由海外廠商所主導。 隨著國內廠商逐漸積累 know how 突破關鍵技術并提高產品成熟度，未 來國內整機廠通過采購更低成本的國產芯片，或通過自研芯片等方式實現垂直一體化布局，有望明顯降低原材料采購成本，助力激光雷達成本 下行。


降本路徑三：提高生產自動化水平，減少人工調試成本并提高生產效 率。隨著激光雷達內部模塊的集成化程度提升，對人工調試的依賴度降 低，標準化程度提升，使得借助機械設備實現大規模的自動化生產成為 可能，從而進一步提高生產效率和良率，降低制造成本。


長期：性能將成為終極考量，1550nm+OPA+FMCW 的固態技術路線 有望占領市場。混合固態方案各有優劣，當前混合固態為市場主流是實 現車規量產的暫時性選擇，性價比高低和車企需求是關鍵，但預計都不 是最終成熟的車規級激光雷達解決方案。固態激光雷達去掉了大部分的 機械部件，是激光雷達產品邁向小型化、高性能、低成本的重要一環。 長期來看，隨著技術成熟和成本下行，1550nm+OPA+FMCW 有望成 為較完美的技術方案。


兩條路徑實現激光雷達向固態方案演進。Flash、OPA 等純固態設計中 無任何運動部件，相比目前主流的半固態方案體積可進一步縮小，并最 終實現芯片化和集成化，理論成本可降至 100 美元以下。為了實現向 固態化演進，一種路徑是從機械式起步，逐漸向固態過渡，產品技術要 求高、單價貴，客戶對于價格不敏感，以 Velodyne、禾賽科技、速騰 聚創為代表；另一種路徑是直接對準半固態和固態方案，定位乘用車 ADAS 應用場景，力求過車規、降本、量產上車，以 Luminar、 Innoviz 以及科技巨頭華為、大疆為代表。


落地：“小作坊”如何適應大規模量產訂單


有時間窗口，就還有改寫激光雷達格局的變量存在。


哪些變量？一是激光雷達公司自身。目前的激光雷達公司多為初創企業，“小作坊”如何適應大規模量產訂單是一大考驗。此外，如果技術不過關也會面臨著中途被替換掉的風險。


二是車企。激光雷達公司到底能賣多少顆、賺多少錢，更多取決于車型本身的銷量。“這是不講道理的，不是說優等生一定能夠成功?！避?chē)企還肩負教育用戶的作用，“如果同一款車用了兩個不同廠商的激光雷達，普通用戶是感知不到兩者間的不同的，只能通過自動駕駛的體驗來判斷，這和廠商算法也緊密相關。”張君毅認為，只有自動駕駛體驗提升，激光雷達的口碑才會慢慢起來，二者是綁定關系。


三是芯片等核心零部件的供應能力，這同時考驗著激光雷達公司和車企。一直以來，無論是激光雷達的核心零部件，還是汽車芯片大多依靠進口。當下疫情因素傳導造成了芯片短缺，這時候誰能供貨誰就跑快了一步。不過這也需要激光雷達公司和車企同頻共振。“很多車企因?yàn)槿毙?，有訂單沒銷量沒交付，那么即使激光雷達裝上了車也會很糟糕?！?/span>


從更大的視角來看，車載激光雷達目前所采用的技術路線未必是車企最終的選擇，只是當下最好的選擇。

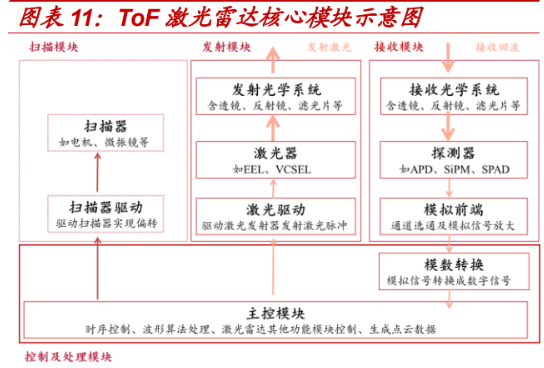

目前市面上的車載激光雷達，是采用飛行時間法（ToF）的測距原理，以機械式或半固態（MEMS微振鏡）技術路線為主。激光雷達主要是由激光發射器、接收器、處理器以及激光操控模組這四個模塊構成。飛行時間法簡單來說，就是發射器發射出激光，操控模組控制射出方向，激光會照射到目標物體表面，并瞬間產生反射，反射光束被接收器接收，處理器計算出這束光往返的時間，就能得到這個點的精確距離，即距離=速度x時間（光速是已知的）。當發出無數道光線之后，就可以用無數個點來勾勒物體。


具體來說，機械式和半固態兩種技術路線適用于兩種不同的應用場景，沒有嚴格的技術優劣之分。機械式激光雷達主要應用在無人駕駛車輛上，因?yàn)楦咝阅苁莾?yōu)先級，大體積、高成本甚至費時費力的手工調試并不是無人駕駛車輛最關注的東西。半固態激光雷達主要應用在目前量產的乘用車上，因?yàn)榱慨a(chǎn)要考慮成本，要滿足可供大批量生產的標準化工藝，甚至汽車外形的美觀度。


新的技術路線還在研發。目前業內公認比較有前景的技術路線主要有兩種，一種是固態激光雷達中的OPA和Flash，另一種是將機械式激光雷達的堆疊的元器件芯片化。但無論哪一種，短期內都沒有能夠上車的能力。


法雷奧將固態技術視為下一個趨勢，并將該技術用在法雷奧的近場激光雷達（NFL）產品上?！斑@些技術之間的組合將取決于我們客戶的技術要求和相應的應用?！鳖檮γ裾f(shuō)道。禾賽科技告訴《財經》記者，公司對于新技術線路的研發非常重視，根據禾賽科創板招股書，公司在2020年（截至9月底）的研發投入占營業收入比例的64%?！拔覀冋谕ㄟ^(guò)芯片化的方式不斷探索更高性能，更低成本的方案，包括已經有純固態激光雷達產品在量產規劃中。”


更多的應用場景在探索中。工廠、倉庫、港口等封閉半封閉場景，車聯網、軌道交通、高速公路等智能基礎設施，正在需要一個或多個激光雷達。鮑君威認為，激光雷達的未來，很可能像現在的攝像頭一樣無處不在，成為生活中的必需品。


實現這個未來還有些時日。和某位采訪對象結束聊天時，《財經》記者詢問對方是否考慮購買裝有激光雷達的汽車，“說實話，我還在糾結到底是買燃油車還是買電動車的階段，沒到考慮激光雷達的層面。”
