前文已針對2D傳感器進行介紹，但由于單幅二維圖像無法獲取深度信息，因此演化出了基于TOF、雙目立體視覺和結構光等為代表的3D視覺傳感器，廣泛應用于三維測量領域。本文以面結構光傳感器為例展開介紹。

一、系統組成

結構光系統主要由結構光投射器、相機組成（單目/雙目）。結合光學增強系統輔助計算深度數據；同時可結合彩色相機實現與RGB數據的對齊（RGB-D）。

二、基本原理

早期結構光方法主要使用光柵產生條紋圖案，但制造成本高，且易產生誤差難以彌補。目前隨著數字光處理技術(Digital Light Processing,DLP)的成熟，高精度光柵圖像投影技術有效地提升了系統精度及編碼能力。

1、系統模型

相機模型已在前文進行講解，在此不再贅述；投影設備模型可理解為相機的反向過程，變換矩陣與相機相似。

基于系統模型及三角測量原理，結合設備內外參，即可實現坐標系的變換與統一。

2、結構光編碼

編碼結構光將預設的編碼圖案投射到被測物表面，主要分為空間編碼法、時間編碼法兩種。

空間編碼法：向目標投射單幅編碼圖案進行解碼。由于只投射一幅圖像，測量速度快，適合動態測量場景；但由于各點運算與周圍鄰點有關，抗干擾性能較差，且解碼較為復雜。

時間編碼法：相較于空間編碼法，時間編碼法在不同時刻投射多幅圖像進行解碼。精度、抗干擾能力更強，更適用于靜態下的三維物體測量。主要投射正弦相移碼和格雷碼等。

3、結構光解碼

空間相位解包裹：在同一張相位圖中，根據某一點與其鄰點的相位差進行解包裹（尋找最優的解包裹相位路徑）。但各點運算均與周圍鄰點有關，一旦存在相位混疊、噪聲等情況，將會導致解包裹錯誤，且會向后傳遞產生“拉絲現象”。經典算法有枝切法、質量圖導向法等。

時間相位解包裹：通過在不同時間得到的多個不同頻率相位圖，在同一位置實現的相位解包裹。每個點的相位只與對應多個相位圖上同位置點有關，因此錯誤并不會傳遞。經典算法有多頻法、多頻外差法等。

三、關鍵參數

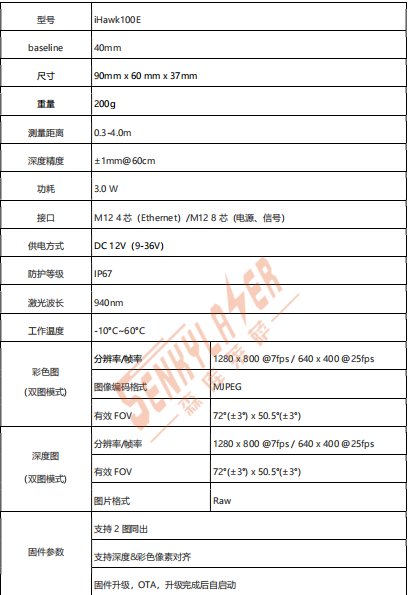

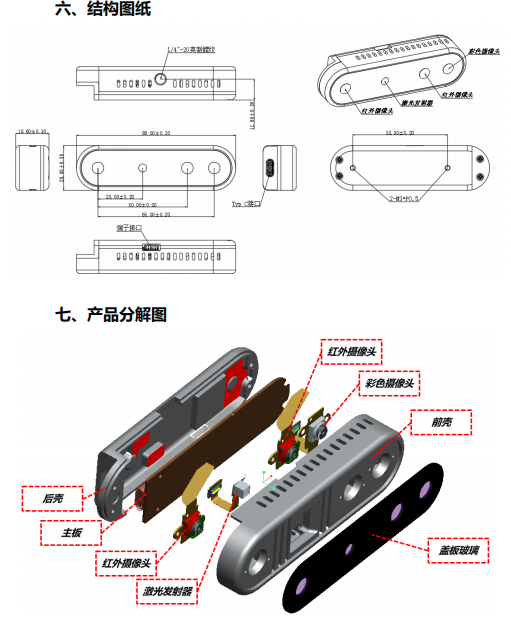

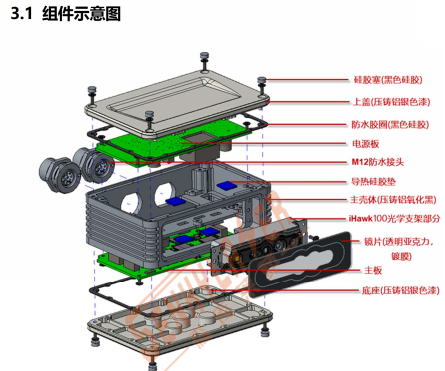

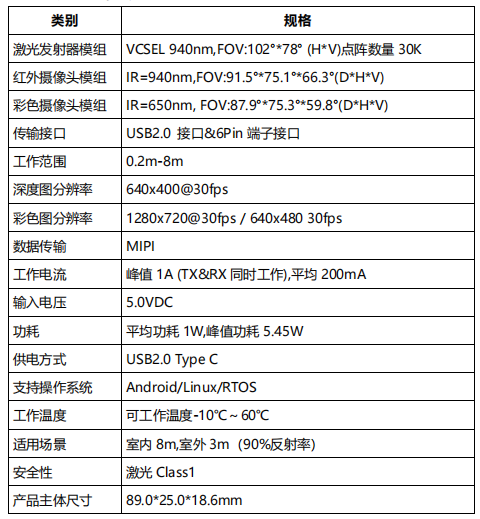

以森庫萊薩iHAWK100E和a02mT030雙目結構光設備為例。

四、相關案例

由于結構光傳感器的高精度特性，被廣泛應用于工業檢測、新零售及智慧物流等領域。

體積測量：采用雙目結構光方案實時采集物體三維數據，測量可達mm級精度，穩定性高。同時抗環境光干擾能力強，無需特殊照明。除標準物體外，也適用于物流中常見的黑色、不規則及大/小體積物體的測量。

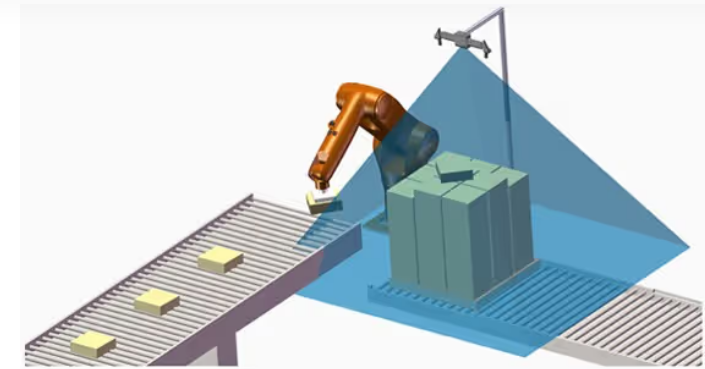

拆、碼垛：對于拆、碼垛場景，對分揀機器人的視場及景深要求較高。采用雙目結構光方案實現大視場、高景深三維成像的同時，可獲得mm級六自由度精確定位。

總結

以上便是針對結構光傳感器的基本介紹，具體編解碼算法等后續單獨展開介紹。正是由于以結構光為代表的高精度3D傳感器的存在，使得人們實現了三維信息的獲取和處理，也解決了工業場景下的高精度三維測量相關難題。
